Pompe de NEP pour l'industrie alimentaire et des boissons : Efficacité de l'OEE en matière d'hygiène

Dans le secteur dynamique de l'alimentation et des boissons, la maximisation de l'efficacité globale des équipements (OEE) est un objectif primordial. Cependant, l'interruption du processus pour effectuer la Nettoyage En Place (NEP) et la Stérilisation en Place (SEP) représentent un défi inhérent. Loin d'être une simple exigence de conformité, l'optimisation des procédés CIP y processus SIP est fondamental pour libérer le potentiel d’amélioration de la capacité de production.

Les procédés CIP Le SIP sont des séquences intrinsèquement complexes qui doivent contrôler avec précision des variables critiques telles que le temps de contact, la température (souvent jusqu'à 85 ºC), le débit et la concentration de produits chimiques. Historiquement, ces séquences étaient rigides et programmées dans le contrôleur, ce qui limitait l’optimisation et rendait toute modification coûteuse en termes de reprogrammation.

La mise en œuvre de pompes de haute technologie s'intégrant à des modèles d'automatisation avancés est cruciale. La Pompes compatibles CIP sont plus qu'un composant ; ce sont des modules stratégiques pour garantir que l'usine puisse répondre de manière agile aux changements d'exigences de nettoyage. La flexibilité dans la mise en œuvre de procédés CIP est la clé pour le efficacité énergétique et l'augmentation de la disponibilité opérationnelle.

Automatisation Agile : Le paradigme ISA-S88

La solution à la rigidité du CIP réside dans l'adoption de la norme ISA-S88 pour l'automatisation par lots. Ce modèle découple le que nettoyer la recette du comment nettoyer (la logique de commande de l'équipement).

Un ingénieur des procédés, devenu « auteur de recettes », peut définir des procédures de nettoyage sans écrire de code de contrôle. Le système expose les capacités de l'équipement (telles que la fonction de la pompe de traitement), et la recette précise comment les utiliser, permettant l'utilisation de différents produits chimiques et des profils de température en fonction du produit fraîchement fabriqué. Cela permet à l'usine d'améliorer continuellement l'OEE avec des investissements minimaux en ingénierie du contrôle.

Conception hygiénique et les défis des systèmes de pompage conventionnels

A pompe sanitaire doit respecter scrupuleusement la normes d'hygiène plus stricte. L'objectif de conception hygiénique Pour éliminer toute zone où les fluides pourraient stagner ou où les bactéries pourraient se développer, les soi-disant « zones mortes ».»

L'Engagement des Matériaux et du Design

Les systèmes de pompage traditionnelles, telles que les pompes à membrane ou les pompes à cavité progressive (PCP), rencontrent des défis insurmontables dans le CIP :

• Joints et Joints d'étanchéité Les pompes qui dépendent de garnitures mécaniques introduisent inévitablement des points de risque de contamination. Ces garnitures s'usent également rapidement en raison de l'action abrasive de certains produits chimiques de nettoyage et la haute température de procédés CIP.
• Pièces mobiles : Dans les systèmes de nettoyage en place (NEP), les pièces internes et les raccords sont complexes à nettoyer et nécessitent un démontage (clean out of place ou COP) pour un nettoyage complet, ce qui contrevient au principe de la Nettoyage efficace.
• Matériaux de la Pompe : Bien que l'extérieur soit fabriqué en acier inoxydable de qualité sanitaire, les composants internes et les élastomères entrant en contact avec le produits chimiques et le produit peuvent se dégrader si la sélection n'est pas effectuée correctement.

L'exigence de la certification EHEDG et les normes d'hygiène de la FDA dicte la nécessité de pompes péristaltiques avec capacité CIP conçues dès le départ pour éliminer ces risques.

Exigences de pression et de débit en CIP

Une exigence technique fondamentale pour la Nettoyage efficace est de garantir la vitesse appropriée du fluide de nettoyage (action mécanique).

• Le débit doit être suffisant pour générer écoulement turbulent (typiquement > 1,5 à 2 m/s) dans la tuyauterie et à travers les équipements.
• Dans ce contexte, la pression d'entrée des pompes et de la pression de refoulement sont essentiels. Les pompes d'alimentation CIP doivent être capables de surmonter les pertes de charge dans le circuit pour maintenir la vitesse du fluide. Une pression d'entrée Une pression insuffisante dans la pompe peut provoquer une cavitation ou une mauvaise performance.
• Les Pompes compatibles CIP les modernes doivent être capables d'opérer efficacement dans les limites de pression d'entrée spécifiés pour éviter les pannes.

Bredel : Redéfinir la pompe de procédé CIP pour l'industrie agroalimentaire

Les Pompe Péristaltique CIP Bredel, avec sa technologie de flexibles, s'attaque directement aux lacunes des pompes conventionnelles, offrant une solution sans compromis.

Principe de fonctionnement et avantages de conception

Le Principe de fonctionnement le fonctionnement d'une pompe péristaltique (ou pompe à tuyau) est simple : le fluide est entièrement contenu dans un tuyau souple, qui est comprimé par deux sabots ou rouleaux. Le fluide ne touche jamais les pièces mécaniques.

• Sans cachet : L'absence de joints, de soupapes et de rotors immergés garantit qu'il s'agit d'une véritable pompe sanitaire, idéal pour la transfert d'ingrédients sensibles en la industrie des boissons.
• Matériaux de la Pompe : La sélection du matériel de la pompe se concentre sur le tuyau (le seul point de contact), qui est disponible dans des composés approuvés par la FDA pour résister au produits chimiques plus agressifs.

Bottes rétractables automatiques

Le facteur qui fait de la pompe Bredel l'une des meilleures Pompes compatibles CIP du marché est son mode CIP, activé par ses patins rétractables automatiques.

Lors de la phase de nettoyage, la pompe inverse légèrement sa rotation, rétractant les mâchoires. Cela offre de nombreux avantages critiques :

1. Nettoyage validé : Lorsque le tuyau est libéré, le fluide CIP (alimenté par la pompe d'alimentation du dérapage) s'écoule sans entrave et à la vitesse optimale requise, garantissant ainsi une Nettoyage efficace et vérifiable de la trajectoire de la bombe.
2. Efficacité Énergétique (1) : Avec le tuyau ouvert, le pompe de traitement Bredel peut être éteint (sans qu'il soit nécessaire de faire pivoter le rotor ou de pincer le tuyau) pendant que les procédés CIP continuent.
3. Durée de vie prolongée : La compression du tuyau à haute température est supprimée procédés CIP ($85^\circ\text{C}$), ce qui minimise l'usure et prolonge considérablement la durée de vie du composant le plus coûteux de la pompe péristaltique.

La capacité de réduire le risque de contamination tout en améliorant la efficacité énergétique faire de Bredel une solution de premier choix pour les applications de l'industrie alimentaire.

Efficacité Économique et Applications Critiques

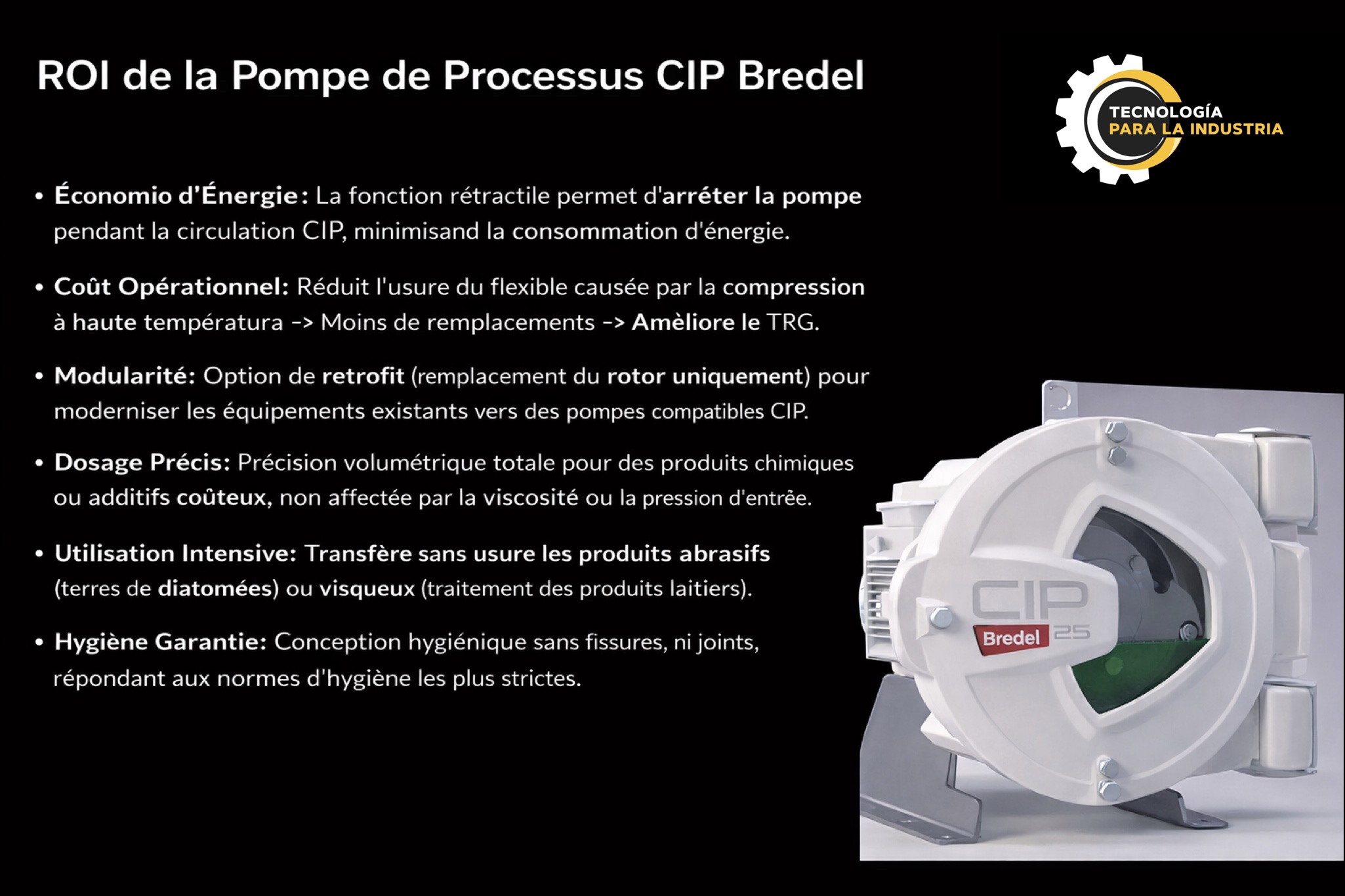

L'adoption de ces Pompes compatibles CIP ce n'est pas seulement une décision de conformité, mais une décision économique motivée par le efficacité énergétique et la réduction de la maintenance.

Retour sur Investissement (ROI) et Consommation

Un cas de réussite dans industrie des boissons (brasserie) a démontré que l'utilisation du mode CIP et l'arrêt du moteur pendant quatre cycles de nettoyage par jour ont réduit la consommation d'énergie de 16% annuel, ce qui équivaut à plus de 1 400 heures de fonctionnement du moteur. Cela démontre l'impact direct de la Pompes compatibles CIP En la efficacité énergétique et la durabilité.

De plus, en éliminant le stress thermique/chimique sur l'élastomère du tuyau, les remplacements sont réduits, augmentant le temps de disponibilité et l'OEE. La technologie est si modulaire que même un simple pompe sanitaire sans capacité CIP, cela peut être transformé en l'un des meilleurs Pompes compatibles CIP par un simple remplacement du rotor (Rénovation).

Exigences de pression et de transformation laitière

Les Pompes compatibles CIP Bredel sont essentiels dans le traitement des produits laitiers et d'autres applications de l'industrie alimentaire pour sa fiabilité dans le dosage :

• Gestion des fluides visqueux: Son déplacement positif gère les produits laitiers visqueux, les purées et les concentrés.
• Dosage précis : La précision volumétrique garantit l'ajout exact de produits chimiques o aditivos caros, independentemente de la pression d'entrée o la pression de refoulement.
• Manipulation des abrasifs : Les Pompes compatibles CIP sont l'option préférée pour le dosage de terre de diatomées ou de PVPP, qui usent rapidement les pompes à pièces mobiles.

Pour l'industrie alimentaire, la capacité de la pompe à gérer la pression d'entrée de fluides très visqueux avec une conception hygiénique sans soudure est une exigence non négociable.

Flexibilité pour les Processus Avancés

Les bombe hybride Révolution de Watson-Marlow (comme exemple de développement) allie maniement doux et technologies à haut rendement, démontrant que l'évolution de systèmes de pompage está ligada à otimização contínua dos les processus de nettoyage. La nécessité de contrôler la pression d'entrée et le débit en temps réel pendant le dosage de produits chimiques il est vital pour le contrôle des processus.

L'investissement stratégique dans une pompe capable de CIP

La pompe de procédé CIP n'est plus un composant passif, mais un outil stratégique pour maximiser la rentabilité et la conformité aux normes d'hygiène. La possibilité d'intégrer sa fonctionnalité unique de mode CIP dans des recettes agiles (ISA-S88) permet aux usines de l'industrie alimentaire d'atteindre des gains de capacité significatifs.

Les pompes pour procédés CIP Bredel elles offrent une solution sans compromis pour résoudre le conflit entre la compression nécessaire au pompage et le besoin d'un nettoyage efficace et sans usure. Le triple avantage d'une hygiène améliorée, d'une durée de vie prolongée et d'une efficacité énergétique fait de ces pompes à capacité CIP l'investissement le plus judicieux de l'ingénierie des procédés moderne.

Si votre usine cherche à optimiser ses procédés de nettoyage en place (NEP), à réduire les coûts de maintenance de ses systèmes de pompage et à garantir la conformité avec la certification EHEDG, un conseil personnalisé est essentiel pour dimensionner la solution Bredel adaptée à vos besoins.
