Bomba de Procesos CIP para Alimentación y Bebidas: Eficiencia OEE en la Higiene

En el dinámico sector de la Alimentación y Bebidas, maximizar la eficacia global del equipo (OEE) es un objetivo primordial. Sin embargo, la interrupción del proceso para realizar la Limpieza In Situ (CIP) y la Esterilización In Situ (SIP) representa un desafío inherente. Lejos de ser un simple requisito de cumplimiento, la optimización de los procesos CIP y procesos SIP es fundamental para desbloquear el potencial de mejora de la capacidad de producción.

Los procesos CIP y SIP son secuencias inherentemente complejas que deben controlar con precisión variables críticas como el tiempo de contacto, la temperatura (a menudo hasta 85 ºC), el caudal y la concentración de productos químicos. Históricamente, estas secuencias estaban rígidamente programadas en el controlador, lo que limitaba la optimización y hacía que cualquier ajuste requiriera una costosa reprogramación.

La implementación de bombas de alta tecnología que se integran con modelos avanzados de automatización es crucial. Las bombas con capacidad CIP son más que un componente; son módulos estratégicos para garantizar que la planta pueda responder de manera ágil a los cambios en los requisitos de limpieza. La flexibilidad en la ejecución de los procesos CIP es la clave para la eficiencia energética y el aumento de la disponibilidad operativa.

Automatización Ágil: El Paradigma ISA-S88

La solución a la rigidez del CIP reside en la adopción del estándar ISA-S88 para la automatización por lotes. Este modelo desacopla el qué limpiar (la receta) del cómo limpiar (la lógica de control del equipo).

Un ingeniero de procesos, ahora convertido en «autor de recetas», puede especificar procedimientos de limpieza sin escribir código de control. El sistema expone las capacidades del equipo (como la función de la bomba de procesos), y la receta especifica cómo usarlas, permitiendo el uso de diferentes productos químicos y perfiles de temperatura en función del producto recién fabricado. Esto permite a la planta mejorar continuamente el OEE con una inversión mínima en ingeniería de control.

Diseño Higiénico y los Desafíos de los Sistemas de Bombeo Convencionales

Una bomba sanitaria debe cumplir rigurosamente con la normativa de higiene más estricta. El objetivo del diseño higiénico es eliminar cualquier área donde los fluidos puedan estancarse o donde las bacterias puedan crecer, las llamadas «zonas muertas.»

El Compromiso de los Materiales y el Diseño

Los sistemas de bombeo tradicionales, como las bombas de diafragma o las bombas de cavidad progresiva (PCP), enfrentan desafíos insuperables en el CIP:

• Sellos y Juntas: Las bombas que dependen de sellos mecánicos introducen inevitablemente puntos de riesgo de contaminación. Estos sellos también se desgastan rápidamente debido a la acción abrasiva de algunos productos químicos de limpieza y la alta temperatura de los procesos CIP.
• Piezas Móviles: En las PCP, las piezas internas y las articulaciones de unión son complejas de limpiar y requieren desmontaje (Clean Out of Place o COP) para la limpieza completa, en contravención con el principio de la Limpieza eficiente.
• Material de la Bomba: Aunque el exterior esté fabricado en acero inoxidable de grado sanitario, los componentes internos y elastómeros que entran en contacto con los productos químicos y el producto pueden degradarse si no se seleccionan correctamente.

La exigencia de la certificación EHEDG y las normas higiénicas de la FDA dicta la necesidad de bombas peristálticas con capacidad CIP diseñadas desde cero para eliminar estos riesgos.

Requisitos de Presión y Flujo en el CIP

Un requisito técnico fundamental para la Limpieza eficiente es garantizar la velocidad adecuada del fluido de limpieza (acción mecánica).

• El caudal debe ser suficiente para generar flujo turbulento (típicamente > 1.5 a 2 m/s) en la tubería y a través de los equipos.
• En este contexto, la presión de entrada de las bombas y la presión de descarga son vitales. Las bombas de suministro CIP deben poder superar las pérdidas de carga en el circuito para mantener la velocidad del fluido. Una presión de entrada insuficiente en la bomba puede provocar cavitación o un rendimiento deficiente.
• Las bombas con capacidad CIP modernas deben ser capaces de operar eficazmente dentro de los límites de presión de entrada especificados para evitar fallos.

Bredel: Redefiniendo la Bomba de Procesos CIP para la Industria Alimentaria

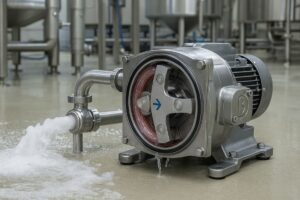

La Bomba Peristáltica CIP Bredel, con su tecnología de manguera, aborda directamente las deficiencias de las bombas convencionales, proporcionando una solución sin compromisos.

Principio de Funcionamiento y Ventajas de Diseño

El principio de funcionamiento de la bomba peristáltica (o bomba de manguera) es simple: el fluido es contenido completamente dentro de una manguera flexible, que es comprimida por dos zapatas o rodillos. El fluido nunca toca las partes mecánicas.

• Sin Sellos: La ausencia de sellos, válvulas y rotores sumergidos garantiza que sea una auténtica bomba sanitaria, ideal para la transferencia de ingredientes sensibles en la industria de las bebidas.
• Material de la Bomba: La selección del material de la bomba se centra en la manguera (el único punto de contacto), que está disponible en compuestos aprobados por la FDA para resistir los productos químicos más agresivos.

Zapatas Retráctiles Automáticas

El factor que convierte a la bomba Bredel en una de las mejores bombas con capacidad CIP del mercado es su modo CIP, activado por sus zapatas retráctiles automáticas.

Durante la fase de limpieza, la bomba invierte ligeramente su rotación, retrayendo las zapatas. Esto ofrece múltiples beneficios críticos:

1. Limpieza Validada: Al liberar la manguera, el fluido CIP (impulsado por la bomba de suministro del skid) fluye sin obstáculos y a la velocidad óptima requerida, garantizando una Limpieza eficiente y verificable de la trayectoria de la bomba.
2. Eficiencia Energética (1): Con la manguera abierta, la bomba de procesos Bredel puede ser apagada (sin necesidad de girar el rotor o comprimir la manguera) mientras los procesos CIP continúan.
3. Vida Útil Extendida: Se elimina la compresión de la manguera a la alta temperatura de los procesos CIP ($85^\circ\text{C}$), lo que minimiza el desgaste y extiende drásticamente la vida útil del componente más costoso de la bomba peristáltica.

La capacidad de reducir el riesgo de contaminación y al mismo tiempo mejorar la eficiencia energética convierte a Bredel en una solución de primera línea para las aplicaciones de la industria alimentaria.

Eficiencia Económica y Aplicaciones Críticas

La adopción de estas bombas con capacidad CIP no solo es una decisión de cumplimiento, sino una decisión económica impulsada por la eficiencia energética y la reducción del mantenimiento.

Retorno de la Inversión (ROI) y Consumo

Un caso de éxito en la industria de las bebidas (cervecería) demostró que el uso del modo CIP y el apagado del motor durante cuatro ciclos de limpieza diarios redujo el consumo de energía en un 16% anual, lo que equivale a más de 1,400 horas de operación del motor. Esto demuestra el impacto directo de las bombas con capacidad CIP en la eficiencia energética y la sostenibilidad.

Además, al eliminar el estrés térmico/químico en el elastómero de la manguera, se reducen los reemplazos, aumentando el tiempo de actividad y el OEE. La tecnología es tan modular que incluso una simple bomba sanitaria sin capacidad CIP puede ser convertida en una de las mejores bombas con capacidad CIP mediante un simple reemplazo del rotor (Retrofit).

Requisitos de Presión y Procesamiento de Lácteos

Las bombas con capacidad CIP Bredel son esenciales en el procesamiento de lácteos y otras aplicaciones de la industria alimentaria por su fiabilidad en la dosificación:

• Manejo de Fluidos Viscosos: Su desplazamiento positivo maneja productos lácteos viscosos, purés y concentrados.
• Dosificación Precisa: La precisión volumétrica garantiza la adición exacta de productos químicos o aditivos caros, independientemente de la presión de entrada o la presión de descarga.
• Manejo de Abrasivos: Las bombas con capacidad CIP son la opción preferida para la dosificación de tierra de diatomeas o PVPP, que desgastan rápidamente las bombas con partes en movimiento.

Para la industria alimentaria, la capacidad de la bomba para manejar la presión de entrada de fluidos altamente viscosos con un diseño higiénico sin fisuras es un requisito no negociable.

Flexibilidad para Procesos Avanzados

La bomba híbrida Revolution de Watson-Marlow (como ejemplo de desarrollo) combina el manejo suave con tecnologías de alta eficiencia, demostrando que la evolución de los sistemas de bombeo está ligada a la optimización continua de los procesos de limpieza. La necesidad de controlar la presión de entrada y el caudal en tiempo real durante la dosificación de productos químicos es vital para el control de procesos.

La Inversión Estratégica en una Bomba con Capacidad CIP

La bomba de procesos CIP ya no es un componente pasivo, sino una herramienta estratégica para maximizar la rentabilidad y el cumplimiento de la normas higiénicas. La capacidad de incorporar su funcionalidad única de modo CIP en recetas ágiles (ISA-S88) permite a las plantas de la industria alimentaria alcanzar ganancias de capacidad significativas.

Las bombas para procesos CIP de Bredel ofrecen una solución sin compromisos al resolver el conflicto entre la compresión necesaria para el bombeo y la necesidad de una Limpieza eficiente y sin desgaste. La triple ventaja de higiene mejorada, vida útil extendida y eficiencia energética hace que estas bombas con capacidad CIP sean la inversión más inteligente en la ingeniería de procesos moderna.

Si su planta busca optimizar sus procesos CIP, reducir los costos de mantenimiento de sus sistemas de bombeo y garantizar el cumplimiento de la certificación EHEDG, un asesoramiento personalizado es esencial para dimensionar la solución Bredel adecuada a sus necesidades.
