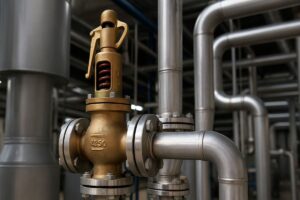

Instalación de Válvulas de Seguridad en Sistemas de Vapor y Procesos Presurizados

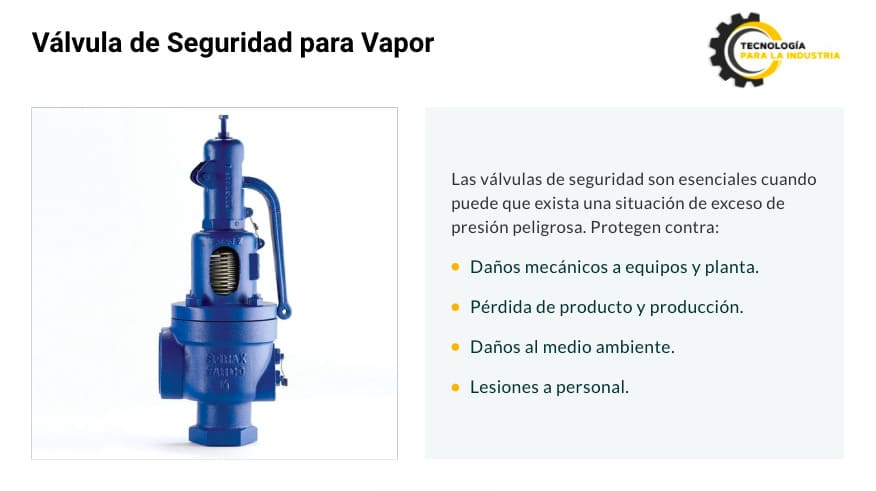

La válvula de seguridad es uno de los componentes más importantes dentro de un sistema industrial, ya que su función es garantizar una operación segura, proteger vidas, equipos y activos de los riesgos asociados a la sobrepresión. Su misión principal es evitar que la presión interna de un equipo, línea o depósitos de presión supere el límite establecido por la presión de calibración, evitando accidentes y asegurando el cumplimiento normativo.

En la industria, donde interactúan calderas de vapor, sistemas de calderas, sistemas distribuidores de vapor, Intercambiadores de calor, y Estaciones de regulación, el uso correcto de las válvulas de seguridad es indispensable para mantener la integridad de los equipos y la continuidad de los procesos productivos.

A lo largo de este artículo se detallan las mejores prácticas de selección, dimensionamiento, instalación y mantenimiento de las válvulas de seguridad en sistemas de vapor industrial, integrando además los requisitos de normativas internacionales como API 526, normas DIN, EN 1092-1 y las normas AD Merkblatt A2, junto con el código ASME sección VIII que regula la fabricación y uso de estos dispositivos.

Conceptos fundamentales sobre válvulas de seguridad para vapor

Presión de calibración y presiones de disparo

La presión de calibración es el parámetro esencial en toda válvula de seguridad. Se define como la presión a la cual el resorte interno permite la apertura automática de la válvula. Es indispensable respetar las presiones de disparo fijadas por la normativa, ya que determinan el punto exacto en el que el dispositivo actuará para liberar el exceso de energía.

Una válvula de seguridad no debe confundirse con una válvula reguladora de presión ni con una válvula limitadora de presión. Mientras las dos últimas se encargan de controlar y estabilizar presiones en operación normal, la primera está diseñada exclusivamente como dispositivo de seguridad, funcionando únicamente cuando se excede la presión máxima permitida.

Materiales y construcción

Los materiales del cuerpo de las válvulas determinan su resistencia y durabilidad. Se emplea comúnmente acero al carbono en aplicaciones estándar, Acero Inoxidable en ambientes corrosivos o de alta limpieza, y fundición nodular o fundición de hierro en aplicaciones de bajo costo. Para condiciones críticas se utilizan materiales de alta aleación como el AISI 316, especialmente en contacto con fluidos agresivos.

El fuelle de acero inoxidable se utiliza en válvulas sometidas a medios corrosivos para proteger las partes internas. Asimismo, el uso de materiales estándar facilita la reposición de piezas, mientras que los materiales resistentes y materiales para manifolds garantizan la fiabilidad en condiciones extremas de presión y temperatura.

CONTENIDO ÚTIL – Cómo la Recuperación de Vapor Flash Puede Reducir Costos y Emisiones

Tipos de válvulas de seguridad

En el mercado existen diferentes tipologías:

• Válvula de seguridad convencional: el diseño más extendido, regulado por API 526, adecuado para múltiples industrias.
• Válvula de seguridad de gas: se emplea en sistemas de gases comprimidos, donde las condiciones de expansión y los caudales son distintos al vapor.
• Válvula T&P: válvula de temperatura y presión, común en sistemas de agua caliente sanitaria y tanques de almacenamiento.
• Válvula de diafragma y válvulas automáticas: utilizadas en procesos auxiliares donde se requiere control automático y respuesta rápida.
• Válvula de cierre: no es una válvula de seguridad, pero en ocasiones se confunde con ella; su función es aislar una sección del sistema.

Normativas y regulaciones aplicables

Toda válvula de seguridad debe cumplir con los códigos y normativas vigentes. Entre los más relevantes:

• ASME sección VIII: establece los requisitos de diseño, prueba y uso de válvulas en recipientes a presión.
• API 526: norma internacional de referencia para válvulas de seguridad convencionales.
• normas DIN: aplicables en el ámbito europeo.
• EN 1092-1: regula bridas y conexiones como el Extremo bridado de las válvulas.
• normas AD Merkblatt A2: documento técnico alemán para seguridad en recipientes a presión.

El cumplimiento de estas normas no solo garantiza la conformidad legal, sino también la seguridad industrial y la reducción de riesgos de accidentes.

Dimensionamiento y selección de una válvula de seguridad

Capacidad y caudal

La válvula de seguridad debe seleccionarse en función de la presión máxima del sistema y de la temperatura máxima de operación. Se deben considerar:

• Grandes Caudales en procesos donde la liberación de presión debe ser rápida.
• rango de temperatura amplio en aplicaciones como químicos o generación de energía.
• temperatura de trabajo normal y Temperatura máxima en situaciones extremas.

El cálculo del orificio debe basarse en los datos de proceso, respetando el margen entre la presión de operación y la presión de calibración.

Compatibilidad de materiales

El material del cuerpo debe elegirse considerando corrosión, erosión y resistencia mecánica. En aplicaciones alimentarias y farmacéuticas se prioriza el Acero Inoxidable, mientras que para aire comprimido o compresor de aire se suelen usar válvulas con cuerpo en acero al carbono o aleaciones estándar.

Instalación

La instalación correcta es tan importante como el dimensionamiento. Las mejores prácticas incluyen:

• Instalar la válvula en sistema mecánico limpio, libre de incrustaciones o suciedad.
• Colocación vertical, con caperuza abierta en aplicaciones exteriores para evitar acumulación de agua.
• Respetar la Conexión entrada sin usar reducciones que restrinjan el paso.
• Usar rosca gas BSP o bridas conforme a EN 1092-1, según el diseño.
• En diámetros grandes como DN 200 mm, se deben prever refuerzos estructurales para soportar el peso del conjunto.
• Incorporar palanca para abertura manual en válvulas críticas, lo que permite verificar periódicamente el correcto funcionamiento.
• Nunca instalar válvulas de aislamiento entre la válvula y el equipo protegido.

El diseño debe considerar el venteo mediante tuberías dimensionadas, evitando contrapresiones. El uso de codos tipo drip pan es esencial para desviar condensados y proteger el sistema.

Aplicaciones prácticas

Las válvulas de seguridad se utilizan de manera prioritaria en los siguientes escenarios dentro de sistemas de vapor:

• Calderas de vapor industriales: cada caldera debe estar equipada con al menos una válvula de seguridad correctamente dimensionada según la presión de calibración de diseño. Estas válvulas son el último recurso de protección frente a un aumento de presión ocasionado por un fallo en los controles de combustión, en el suministro de agua de alimentación o en la purga automática.
• Colectores de distribución de vapor: en sistemas donde el vapor se deriva a diferentes líneas de proceso mediante distibuidores de vapor, las válvulas de seguridad se instalan para proteger el cabezal principal y evitar sobrepresiones cuando fallan las válvulas de control o se producen retornos de presión desde las líneas secundarias. Te puede interesar revisar la Guía de Diseño de Sistemas de Distribución de Vapor Industrial
• Intercambiadores de calor a vapor: en equipos de transferencia térmica, como intercambiadores de carcasa y tubo, calentadores de agua o reactores de proceso, se instalan válvulas de seguridad para proteger la carcasa de posibles sobrepresiones ocasionadas por la rotura de un tubo, un golpe de ariete o un mal ajuste en la válvula reguladora de presión.
• Estaciones de regulación de vapor: en los trenes de reducción de presión, donde el vapor de alta presión se convierte en vapor de servicio a una presión secundaria, se instalan válvulas de seguridad aguas abajo de las válvulas reductoras. Esto protege las líneas y los equipos de baja presión frente a un posible fallo de la válvula reguladora que podría dejar pasar vapor a toda la presión de la caldera.
• Sistemas de recuperación y retorno de condensado: las válvulas de seguridad se aplican en los tanques de retorno y en los sistemas de bombeo de condensado cuando existe riesgo de que el vapor en retroceso genere una presión mayor a la admisible por el depósito.

Un ejemplo real es el uso de válvulas de seguridad para vapor de la empresa Spirax Sarco, instalado en una estación de reducción de presión de una planta alimentaria. Allí, la válvula de seguridad protege la línea de presión secundaria que alimenta los intercambiadores de calor de pasteurización. En caso de que la válvula reductora de presión quede bloqueada en posición abierta, la válvula de seguridad se abre automáticamente, garantizando que los equipos aguas abajo no superen la presión máxima de trabajo y manteniendo la seguridad del proceso.

TE PUEDE INTERESAR – Acciones de ahorro energético en sistemas de vapor

Seguridad y operación

La función esencial de la válvula es garantizar una Seguridad total instantánea. Para lograrlo:

• Debe verificarse periódicamente la presión de calibración en banco de pruebas.
• Se debe asegurar que el resorte y las partes internas estén libres de corrosión, especialmente en ambientes con químicos.
• No manipular los sellos ni romper el precinto, ya que perdería validez la certificación.

El uso de válvulas industriales en ambientes críticos requiere inspecciones frecuentes. Los usuarios deben estar formados en control de presión industrial y conocer las limitaciones de las válvulas según su diseño.

CONTENIDO ÚTIL – Equipos de purga del aire en sistemas de vapor industrial

Consideraciones complementarias

En toda documentación técnica se debe incluir:

• Información de datos personales de responsables autorizados para mantenimiento.
• Asegurar la gestión de la información conforme a la Política de Privacidad de la compañía.
• Registrar la trazabilidad de cada válvula: fecha de instalación, presión de ajuste, temperatura máxima de operación, materiales del cuerpo y fecha de calibración.

Conclusión

Las válvulas de seguridad para vapor constituyen el corazón de la protección en cualquier instalación industrial. Su correcta selección, basada en la presión de calibración, materiales adecuados como el Acero Inoxidable o el acero al carbono, cumplimiento de normas internacionales como API 526 y ASME sección VIII, y la adecuada instalación con Extremo bridado, garantizan la integridad de equipos como Intercambiadores de calor, sistemas de calderas o líneas de distribuidores de vapor.

Un mantenimiento riguroso, con ensayos periódicos de apertura, inspección visual del material del cuerpo, revisión de válvula de cierre y pruebas de funcionamiento de la palanca para abertura manual, son esenciales para mantener la operación segura de los sistemas.

En resumen, la válvula de seguridad para vapor es más que un simple accesorio: es el último recurso frente a un fallo del sistema. Implementar estas mejores prácticas asegura no solo el cumplimiento normativo, sino también la protección de personas, activos y procesos críticos en la industria.
