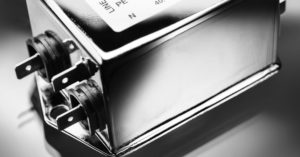

Tipos de filtros de supresión de EMI para sistemas audiovisuales

La colocación de filtros de supresión de EMI para sistemas audiovisuales se ha convertido en un requisito ineludible e impostergable al momento de diseñar la instalación o integración profesional de equipos audiovisuales. En el proceso, los técnicos deben hacer las correspondientes pruebas para asegurarse de aplicar soluciones de mitigación EMI para atenuar o debilitar las señales no deseadas que se irradian dentro o fuera de un dispositivo sin afectar negativamente su rendimiento.

En este aspecto, y dependiendo de la tecnología de mitigación de EMI que se decida aplicar, se pueden requerir cambios de diseño en un dispositivo en particular o rediseños completos del esquema de integración para que funcionen correctamente. Sin embargo, las tecnologías de mitigación EMI en general, van a requerir la simple adición o intercambio de un componente, como una entrada de alimentación o un filtro, para proporcionar la interrupción necesaria de las señales no deseadas.

Introducción a los filtros EMI en señales audiovisuales

Los filtros de supresión de EMI para sistemas audiovisuales y para otros usos, ayudan a reducir las emisiones de un dispositivo si se instala adecuadamente. Es común que los problemas de EMC/EMI sean exclusivos de un producto, y las señales particulares pueden extenderse a través del espectro de frecuencia y en una variedad de niveles de potencia. Además, es posible que sea necesario filtrar los diferentes terminales del dispositivo que transportan CC, CA, señales de datos o señales de control de potencia. Por lo tanto, hay varios tipos diferentes de filtros EMC/EMI para tener en cuenta los rangos de problemas EMC/EMI.

Tipos de filtros de supresión de EMI para sistemas audiovisuales

Los tipos típicos de filtros EMI están diseñados para un tipo específico de señal y los dispositivos en los que se instalarán. La amplia variedad en dispositivos y equipos que se benefician del filtrado EMI requiere una gama de soluciones estándar, así como una gran capacidad de personalización, por lo que será una decisión del técnico, determinar los adecuados filtros de supresión de EMI para sistemas audiovisuales. Los siguientes, son algunos tipos comunes de filtros EMI.

Filtros de PCB

Los filtros de PCB son filtros EMI que están específicamente diseñados para ser soluciones de filtrado EMI / RFI compactas y rentables que se pueden montar en una PCB con soldadura estándar de orificio pasante.

Módulos de entrada de energía / filtros de entrada IEC

Los filtros de entrada IEC son módulos de entrada de energía que son esencialmente filtros monofásicos integrados en entradas IEC estándar y módulos de entrada de energía. Estos tipos de filtros son muy útiles para resolver problemas de EMI y pasar las pruebas de EMC en un corto período de tiempo, especialmente con equipos eléctricos portátiles, equipos domésticos, equipos médicos, equipos de prueba y medición y equipos de montaje en bastidor para 250 voltios de corriente alterna. Estos tipos de filtros suelen proporcionar una alta atenuación conducida de 10 kHz a 30 MHz, pero también proporcionan atenuación por debajo de 10 kHz y por encima de 30 MHz.

Filtros de una fase

Un filtro EMI monofásico está diseñado para líneas de CA o CC con una ruta de señal / potencia positiva y negativa, o dual. Este tipo de filtro se instala en línea con las líneas de potencia / señal, permitiendo que las señales de CC y CA pasen sin atenuación, mientras que atenúa fuertemente las señales de 10 kHz a 30 MHz. Estos tipos de filtros se utilizan en motores monofásicos, suministros de energía, equipos de oficina y equipos de prueba y medición, entre otras aplicaciones. Algunos filtros monofásicos están optimizados para aplicaciones específicas, como su rendimiento de CC, requisitos de equipos médicos, requisitos de seguridad industrial y otros estándares.

Como algunos estándares requieren una mitigación de EMI / RFI mucho mayor, existen diversos grados de complejidad de filtro monofásico, de una etapa, de dos etapas y de etapas múltiples. En esencia, las etapas adicionales mejoran la capacidad de atenuación y bloqueo de señal de un filtro, lo que puede significar una mayor atenuación en una determinada banda de frecuencia o una mayor atenuación en un espectro más amplio de frecuencias, dependiendo del diseño.

Filtros trifásicos

Los filtros trifásicos son similares a los filtros monofásicos, excepto que el filtro está diseñado para filtrar las tres líneas de señal / potencia para sistemas trifásicos de potencia y motor. Hay algunos filtros trifásicos que también incluyen el filtrado en la línea neutral para las aplicaciones que lo requieren. Los filtros trifásicos son útiles como filtros de entrada de red para equipos industriales, herramientas, maquinaria y sistemas de automatización. Dependiendo del rendimiento de fuga de un filtro, incluso se pueden usar con algunos dispositivos y equipos médicos como los usados en la integración audiovisual de quirófanos.

Filtros DC

Los filtros de CC están diseñados específicamente para filtrar la alimentación de CC y las líneas de señal de control. Esto podría ser para proteger paneles solares, sistemas de carga / conversión fotovoltaica, sistemas de carga y acondicionamiento de baterías, accionamientos de motores de CC e inversores / convertidores. Aunque es similar a los filtros EMI de CA, los filtros EMI de CC están optimizados para pasar solo señales de CC y, por lo general, están clasificados para mayores voltajes y corrientes de CC. Estos filtros son útiles para prevenir el envejecimiento prematuro y la protección de los paneles solares debido a emisiones conducidas, como la dispersión de HF y las corrientes de fuga.

Filtros de alimentación

Los filtros de alimentación están diseñados como filtros en línea, que pueden proporcionar una atenuación creciente hasta 1 GHz, y más allá. Estos tipos de filtros a menudo se utilizan para proteger equipos sensibles dentro de conjuntos blindados, como un filtro de línea de alimentación, blindaje de línea para aplicaciones informáticas de alto rendimiento y más. Por lo general, los filtros de alimentación proporcionan una mayor supresión de EMI/RFI que los condensadores de alimentación, especialmente donde las impedancias de la fuente son inferiores a 50 ohmios.

Hasta aquí hemos visto los tipos de filtros EMI y sus diferentes usos. Sin embargo, no todas las tecnologías de supresión de ruido incluyen filtros EMI. En este sentido, te invitamos a conocer todas las tecnologías para la mitigación del efecto EMI en señales audiovisuales aplicadas a las soluciones de integración audiovisual para quirófanos, publicado recientemente en nuestro blog.

Finalmente, puede afirmarse que las tecnologías de mitigación y supresión de EMC/EMI son esenciales para diseñar la instalación o integración profesional de equipos audiovisuales y cumplir con los rigurosos estándares y regulaciones. En este sentido, los filtros de supresión de EMI para sistemas audiovisuales, son una solución versátil y efectiva para una amplia gama de aplicaciones, y se pueden personalizar fácilmente para cumplir con los requisitos específicos de supresión de EMI. De todas formas, hay muchos factores a considerar al seleccionar una solución de supresión EMI ideal, por lo que aprovechar la experiencia de los expertos en filtros EMC / EMI puede ayudar a acelerar y optimizar el proceso de selección e integración.
