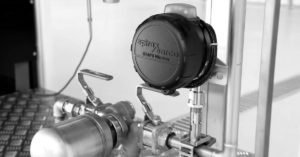

Selección de purgadores de vapor en aplicaciones industriales

Tabla de contenidos

La selección de purgadores de vapor es un tema delicado y extenso que merece un análisis en profundidad. La elección de un tipo de purgador de vapor dependerá siempre de en qué instalación se ubicará y la función que desempeñará, por eso y a modo de ejemplo, hemos seleccionado algunas de las aplicaciones típicas en plantas industriales con su correspondiente análisis de selección de purgador de vapor en la que distinguimos, mejor opción y también posibles alternativas para no limitar la elección del purgador. La clave está en decidir qué purgador se ajusta mejor a nuestro sistema.

Si bien existe una amplia variedad de purgadores de vapor disponibles, es importante evaluar adecuadamente el proceso antes de realizar la selección. Los factores generales a considerar incluyen requisitos de descarga, presión y temperatura de funcionamiento, requisitos de carga y seguridad.

Pasos para seleccionar el tipo y tamaño correctos del purgador de vapor

Tan importante como es seleccionar el tipo correcto de purgador de vapor según la aplicación, es igualmente importante asegurarse de que los purgadores tengan el tamaño adecuado. para ello te recomendamos:

Comprender la aplicación para la que se requiere reventado, a saber. línea de distribución, equipo de proceso, trazado de camisas, etc.
Calcular la carga de vapor necesaria para la aplicación
- Carga máxima de condensado
- Carga mínima de condensado
- Carga de condensado de arranque
Factor de seguridad mínimo recomendado (solo se considera si se dimensiona en función de la carga en funcionamiento) según el tipo de purgador
- Purgador de vapor flotante – 1.5
- Purgador de vapor termodinámico – 2
- Purgador de vapor termostático – 2
Comprender las condiciones de funcionamiento y la especificación de los purgadores
- Presión
- La temperatura
- Material de construcción
- Orientación

Opciones de purgadores de vapor en secadores industriales

Una de las aplicaciones en donde la selección de purgadores de vapor resulta esencial es en los secadores por aire caliente. En este caso la mejor opción son los purgadores de vapor de Boya termostática y como alternativa a éstos últimos pueden elegirse los purgadores termodinámicos, o también los purgadores de vapor de presión equilibrada.

Muchas sustancias deben secarse con aire caliente. Los equipos tienen formas distintas, pero básicamente constan de baterías calefactores a través de las cuales se fuerza el paso del aire al material mojado o tuberías a través de las cuales pasa el aire por convección. El drenaje y la eliminación de aire son iguales que en las baterías calefactoras que se utilizan para la calefacción.

Qué tipo de purgador usar en serpentines de secado

Una de las mejores opciones y alternativas posibles de purgadores de vapor en serpentines de secado es usar la gama de purgadores de presión equilibrada. Si buscas una segunda alternativa, te recomendamos la gama de termostáticos o también te servirían los purgadores de cubeta invertida.

Estos pueden ser de tubo continuo o bien en forma de parrilla. Los serpentines continuos deben ser cortos y con pendiente en el sentido de circulación del vapor para que el condensado alcance fácilmente el purgador. Para la purga pueden usarse purgadores de boya-termostáticos o de presión equilibrada. Si el condensado se eleva del purgador solo usando la presión del serpentín, se pueden producir golpes de ariete. En las parrillas, es casi seguro que tendremos golpes de ariete a no ser que todas las secciones bajen al punto de drenaje y el condensado baje a un nivel inferior. Se recomienda lo mismo para los tubos continuos. Si usamos purgadores termodinámicos o cubeta invertida, un eliminador de aire en paralelo acortará el tiempo de arranque. Purgar el colector de vapor a menos que los tramos transversales estén enrasados en su fondo. Usar reducciones excéntricas en la salida del serpentín.

Elección de purgadores de vapor en aplicaciones de túnel de secado con serpentín

Para esta aplicación la mejor opción son los purgadores de vapor de Boya termostática.

Este es un tipo de aplicación común en las antiguas máquinas de acabado textil y carbonizadoras y hornos usados en las industrias de tratamiento de maderas, aunque en la actualidad están siendo sustituidas por secadores de aire caliente.

Si el serpentín tiene una longitud excesiva se producirán anegamientos y golpes de ariete debido a que se encorvan las tuberías y deberán usarse purgadores termodinámicos con eliminador de aire en paralelo. Máquinas más modernas estaban divididas en compartimentos y la mejor disposición reduce la posibilidad de golpes de ariete. En estos casos pueden usarse purgadores de boya-termostáticos o purgadores termostáticos de presión equilibrada . Deberán instalarse fuera de la carcasa de la máquina, pero tan cerca como sea posible del final del serpentín.

En las superficies de secado que consisten en serpentines horizontales entre colectores verticales, la parte superior del colector de salida de condensado deberá tener un eliminador de aire independiente. También se debe desalojar la parte inferior del colector de entrada de vapor.

Selección de purgadores de vapor para Cilindros secadores

Mejor opción: Purgador de Boya termostático con SLR
Opciones alternativa: Purgador de vapor de Cubeta invertida

Estos equipos varían mucho en tamaño, velocidad y sistemas de extracción de condensado.

Estos pueden ser: por cangilón, por sifón fijo y por sifón rotativo. Este último sistema se usa normalmente en máquinas de alta velocidad y necesita un soplado continuo de vapor.

Los cilindros de baja velocidad con cangilón o sifón fijo deben purgarse y eliminar el aire individualmente por medio de un equipo Spirax-Sarco que comprende: purgador de boya-termostático con dispositivo antibloqueo-vapor, filtro, mirilla, colector de aire y eliminador termostático de aire. El uso de estos equipos permite el control individual de la temperatura de los cilindros. Se puede utilizar la mirilla para ajustar el dispositivo antibloqueo-vapor.

En las máquinas de velocidades más altas, se requiere más vapor de soplado para ayudar a la salida del condensado del cilindro por el tubo del sifón. El dispositivo antibloqueo-vapor del purgador de boya no podrá manejar tales cantidades y un by-pass externo con una válvula de aguja nos dará mejores resultados.

Maquinas multicilíndricas

Mejor opción: Purgador de Boya termostático con SLR
Alternativa: Purgador de vapor de Cubeta invertida

La máquina de este tipo se purga de la siguiente manera. Se drena el colector de vapor por medio de un purgador de boya o termodinámico.

Cada cilindro irá drenado con un purgador de boya con dispositivo antibloqueo por vapor, esta disposición compacta es muy adecuada para las pequeñas boquillas de entrada y salida. En ambos casos se deberá regular la entrada de vapor con un control de temperatura adecuado. Se debe drenar el serpentín con un purgador de boya-termostático.
